Cum pregătim o plăcuță metalică de adresă pentru debitare CNC

1. Alegerea tipului de plăcuță

Înainte de pregătirea fișierului, trebuie stabilit ce tip de efect se dorește.

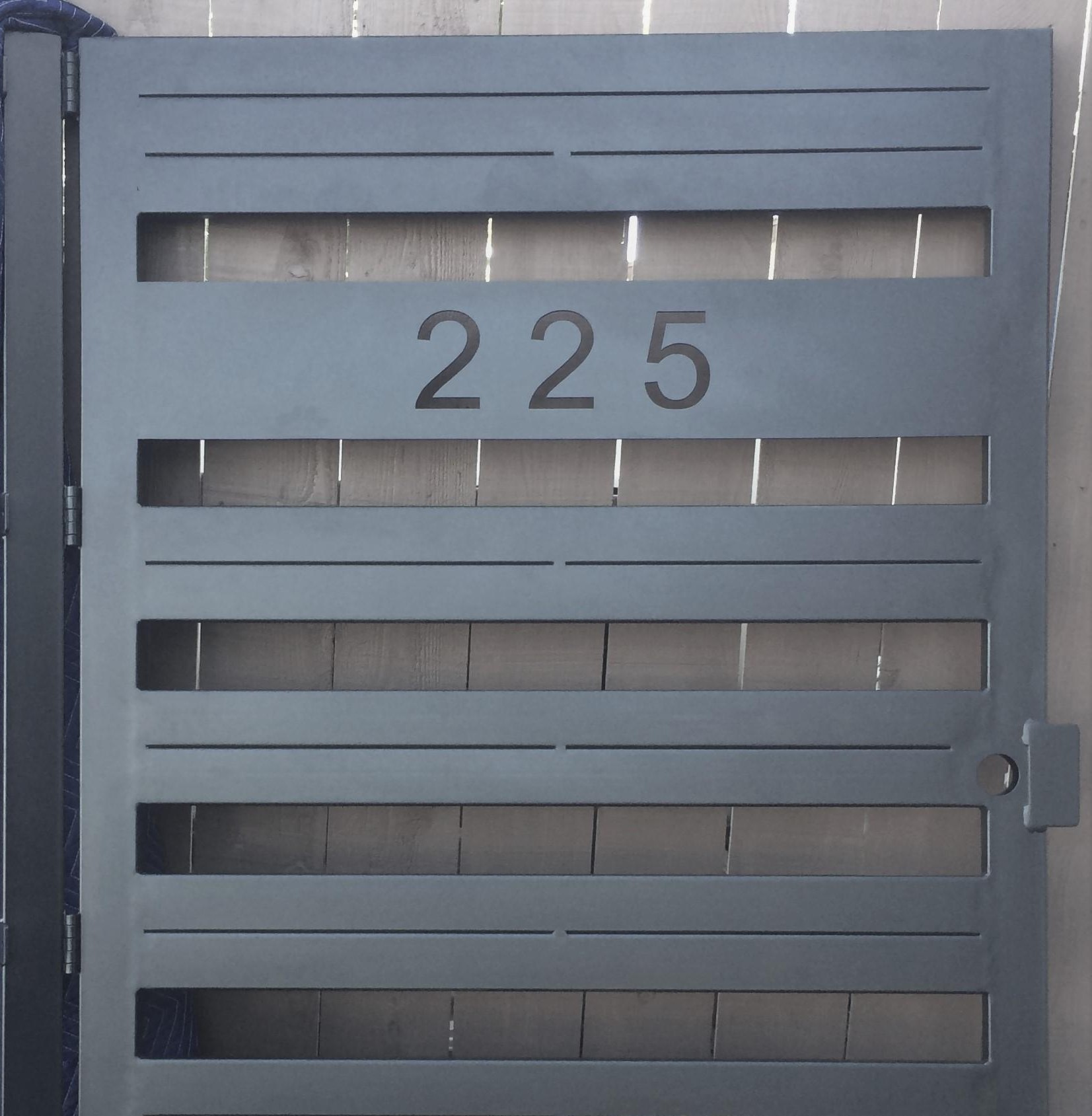

Prima variantă este placa plină cu text decupat în interior. În acest caz, textul este tăiat prin placă, iar fundalul se vede prin litere. Este o variantă foarte potrivită pentru porți și garduri, mai ales dacă plăcuța va fi montată pe un fundal contrastant.

A doua variantă este textul sau numerele decupate separat, fără placă de fundal. Această variantă poate arăta elegant, dar montajul este mai dificil, deoarece fiecare literă sau cifră trebuie poziționată și fixată individual.

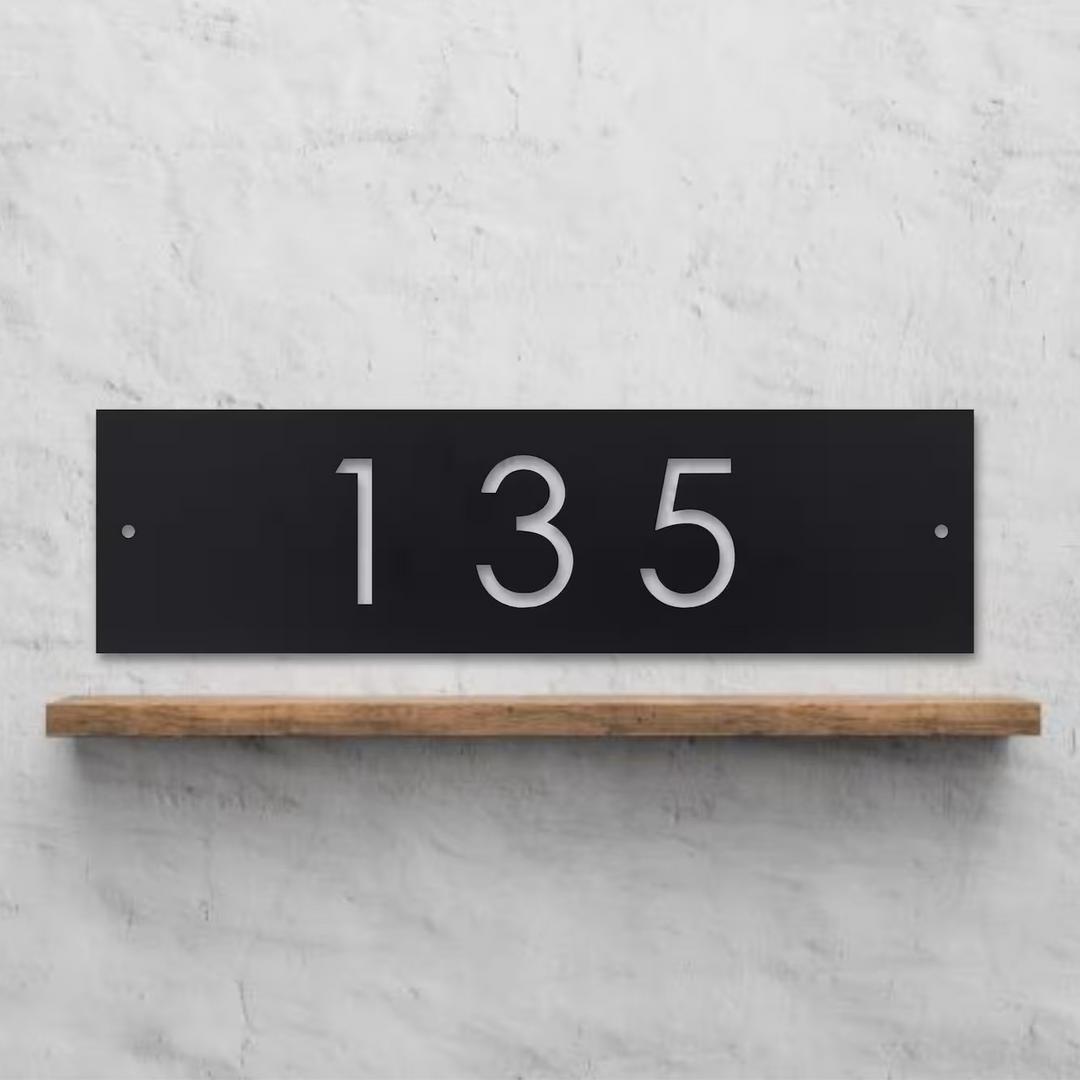

Pentru majoritatea plăcuțelor de adresă, recomandarea practică este o placă metalică de bază, dreptunghiulară sau decorativă, cu text decupat prin ea.

2. De ce fontul contează foarte mult

La debitarea metalului, fontul nu este doar o alegere estetică. Fontul influențează direct dacă piesa poate fi tăiată corect și dacă va rezista după debitare.

Pentru texte decupate prin placă, sunt recomandate fonturile de tip stencil. Aceste fonturi au mici punți de legătură în zonele interioare ale literelor. Punțile sunt importante pentru că împiedică anumite părți ale literelor să cadă după tăiere.

De exemplu, literele și cifrele precum:

A, a, e, o, p, R, 0, 6, 8, 9

au zone interioare închise. Dacă aceste zone sunt decupate complet, partea interioară nu mai are sprijin și va cădea. Un font stencil rezolvă această problemă prin mici întreruperi controlate în conturul literei.

Pentru o plăcuță cu textul:

Aleea Nucilor 16

trebuie verificate în special literele A, e, a, o și cifra 6.

3. Fonturi recomandate

Pentru plăcuțe de adresă decupate CNC, se pot folosi:

• fonturi stencil simple;
• fonturi sans-serif groase, adaptate manual cu punți;
• fonturi geometrice clare;
• fonturi decorative, doar dacă permit debitarea corectă.

Este bine să evitați fonturile foarte subțiri, foarte cursive sau cu multe detalii fine. Acestea pot fi greu de debitat, pot deveni fragile sau pot arăta neclar după vopsire.

Un font bun pentru debitare trebuie să fie:

• ușor de citit de la distanță;
• suficient de gros;
• fără detalii foarte mici;
• adaptat pentru decupare, nu doar pentru afișare pe ecran;
• compatibil cu grosimea materialului ales.

4. Dimensiunea plăcuței și lizibilitatea

Dimensiunea plăcuței trebuie aleasă în funcție de locul de montaj și de distanța de la care trebuie citită.

Pentru o poartă, o plăcuță de adresă poate avea, orientativ:

300–500 mm lungime
80–150 mm înălțime

Aceste dimensiuni pot varia în funcție de lungimea textului, de înălțimea literelor și de spațiul disponibil pe poartă sau gard.

Este important ca textul să nu fie înghesuit. Trebuie păstrată o margine suficientă în jurul literelor, astfel încât placa să rămână rigidă și să nu se deformeze ușor.

5. Grosimea materialului

Pentru plăcuțe de adresă montate pe poartă sau gard, se folosesc frecvent table metalice de aproximativ:

2 mm sau 3 mm

Oțelul de 2 mm este potrivit pentru plăcuțe mai mici și medii. Oțelul de 3 mm oferă mai multă rigiditate, mai ales pentru plăci mai mari sau pentru modele cu multe decupaje.

Alegerea grosimii depinde de:

• dimensiunea finală a plăcii;
• complexitatea modelului;
• metoda de prindere;
• expunerea la exterior;
• finisajul dorit.

6. Pregătirea fișierului pentru debitare

Pentru debitare CNC, fișierul trebuie să fie vectorial. Nu este suficientă o imagine JPG, PNG sau o captură de ecran. Mașina de debitare are nevoie de contururi clare, nu de pixeli.

Cel mai folosit format pentru debitare este:

DXF

În unele cazuri se pot folosi și fișiere:

SVG, PDF vectorial, AI sau CDR

Totuși, pentru debitare metalică, DXF este formatul cel mai des cerut de ateliere.

Textul trebuie transformat în contururi vectoriale. Asta înseamnă că literele nu mai rămân text editabil, ci devin forme geometrice care pot fi citite de softul de debitare.

7. Verificări importante înainte de debitare

Înainte ca fișierul să intre în producție, trebuie verificate câteva lucruri esențiale.

Textul trebuie să fie convertit în contururi

Dacă textul rămâne dependent de font, pot apărea diferențe între calculatorul pe care a fost creat fișierul și calculatorul pe care se pregătește debitarea. De aceea, textul se transformă în curbe / path-uri / outlines.

Literele cu interior trebuie să aibă punți

Aceasta este una dintre cele mai importante verificări. Dacă o literă are o zonă interioară închisă, trebuie verificat dacă acea zonă rămâne prinsă de restul plăcii.

Exemple de caractere care trebuie analizate:

A, B, D, O, P, R, a, b, d, e, g, o, p, q, 0, 4, 6, 8, 9

Liniile trebuie să fie curate

Fișierul nu trebuie să conțină dubluri, contururi suprapuse, linii rupte sau elemente ascunse. Aceste probleme pot duce la tăieri repetate, margini neclare sau erori în pregătirea programului CNC.

Detaliile foarte mici trebuie evitate

Zonele foarte înguste pot deveni fragile, mai ales în metal subțire. Dacă modelul are linii decorative, colțuri fine sau litere mici, acestea trebuie verificate în raport cu grosimea materialului.

Găurile de prindere trebuie poziționate corect

Dacă plăcuța se montează cu șuruburi, este recomandat să fie prevăzute găuri de prindere. Acestea trebuie așezate la o distanță suficientă față de marginea plăcii, de regulă minimum 10–15 mm, în funcție de dimensiunea plăcii și diametrul șuruburilor.

8. Ce informații ar trebui să trimită clientul

Pentru o ofertă corectă și pentru pregătirea fișierului, clientul ar trebui să transmită următoarele informații:

• textul exact care trebuie să apară pe plăcuță;
• dimensiunea aproximativă dorită;
• locul unde va fi montată plăcuța;
• materialul dorit, dacă este deja stabilit;
• culoarea sau finisajul dorit;
• dacă textul trebuie decupat prin placă sau aplicat ca element separat;
• dacă sunt necesare găuri de prindere;
• o imagine de inspirație, dacă există un stil preferat.

Exemplu de cerere:

„Doresc o plăcuță pentru poartă cu textul Aleea Nucilor 16, dimensiune aproximativă 400 x 100 mm, oțel vopsit negru, text decupat prin placă, cu 4 găuri de prindere în colțuri.”

9. Finisajul plăcuței

După debitare, plăcuța poate fi finisată în mai multe moduri. Pentru exterior, este important ca materialul să fie protejat împotriva coroziunii.

Opțiunile pot include:

• curățarea și debavurarea muchiilor;
• grunduire;
• vopsire;
• vopsire electrostatică;
• finisaj negru, antracit sau altă culoare RAL;
• efect decorativ, în funcție de proiect.

Pentru montaj exterior, finisajul nu trebuie ales doar estetic, ci și în funcție de rezistența la intemperii.

10. Recomandarea noastră

Pentru o plăcuță de adresă montată pe poartă, recomandăm o placă metalică simplă, cu text clar, font stencil sau font adaptat pentru debitare, material suficient de rigid și finisaj potrivit pentru exterior.

Un model bine pregătit va fi:

• lizibil;
• rezistent;
• ușor de montat;
• compatibil cu debitarea CNC;
• adaptat stilului porții sau fațadei.

Pregătirea corectă a fișierului este la fel de importantă ca debitarea propriu-zisă. De aceea, înainte de producție, verificăm forma literelor, punțile de legătură, dimensiunile, poziția găurilor de prindere și compatibilitatea fișierului cu tehnologia de tăiere.
